回焊炉摄像装置
日期:2013-01-04 19:02 播放:2916

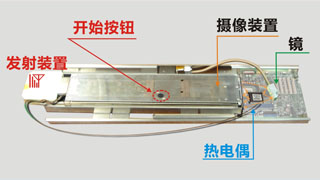

回流炉摄像装置 RCA-1
|
摄像头和基板一起过炉，可以观察实际焊接过程
＜动画尺寸：8.22MB＞
1608C/1005C
＜动画尺寸：6.76MB＞
1608C/1005C 部品立碑
|
|
项目
|
规格
|
| 摄像头规格 |
1/4 英寸摄像头CCD40万像素 |
| 可视尺寸（透镜交换式) |
5(W)×4(H)mm W.D 5mm～
61(W)×46(H)mm (W.D 200mm时，现行的LED照明) |
| 测定范围(温度) |
0～300℃ |
| 测定精度(温度) |
±2℃ |
| 外形尺寸 |
300W×52D×26H(mm) |
|

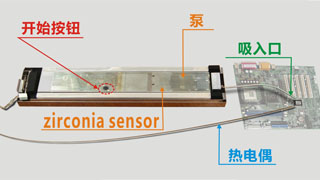

可以测定回流炉加热状态下炉内氧气浓度曲线
|
|
项目
|
规格
|
| 测定原理（氧气浓度） |
zirconia sensor |
| 测定范围（氧气浓度） |
50ppm～5000ppm |
| 测定精度（氧气浓度） |
50ppm～1000ppm±5%FS
1000ppm～5000ppm±10%FS |
| 测定范围(温度) |
0～300℃ |
| 测定精度(温度) |
±2℃ |
| 外形尺寸 |
270W×52D×26H(mm) |
|

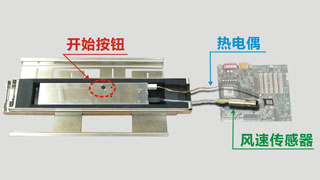

可以测定回流炉内加热状态下风速曲线
|
|
项目
|
规格
|
| 测定范围（风测） |
0.1～5m/s |
| 测定精度（风测） |
指示值±(5%＋0.1m/s) |
| 测定范围(温度) |
0～300℃ |
| 测定精度(温度) |
±2℃ |
| 外形尺寸 |
270W×52D×24H(mm) |
|

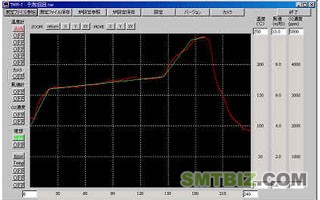

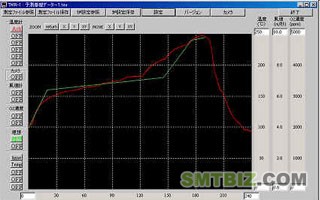

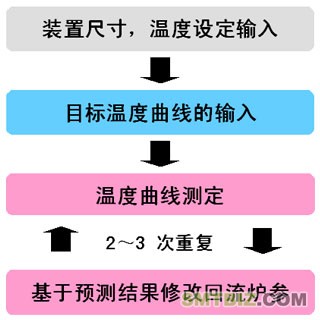

回流炉温度设定的自动化
本软件是可以再同一图表内显示TMR系列测试得到的回流炉的温度，风速，氧气浓度
|
