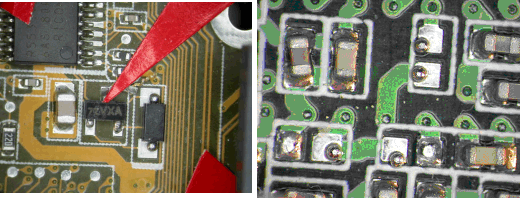

一 样品描述：委托单位称上述PCBA存在明显的吃锡不良现象（图中红色箭头标示处），且上锡不良均发生在第二次焊接面，通过改变锡膏、PCB板及不同的生产线都无法改善。
二 外观检查
上锡锡不良焊点在PCB焊盘一侧呈现明显的不润湿或反润湿现象，焊料全部流向元器件可焊端.
三 金相分析

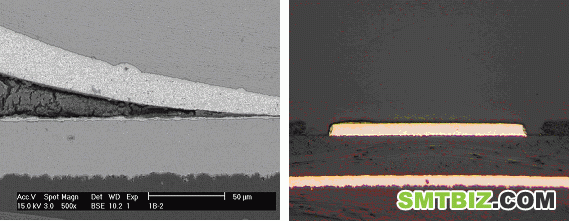

PCB焊盘吃锡不良的焊点中焊料在PCB焊盘一侧均存在润湿不良，不润湿处PCB焊盘表面可见明显的金属间化合物，焊料润湿不良处PCB焊盘表面可焊性镀层不明显。
四 分析结论
PCB焊盘的可焊性镀层厚度不均匀，局部位置的可焊性镀层偏薄，在经过一次回流焊接后，锡铅可焊性镀层与PCB Cu焊盘之间形成合金，降低了PCB焊盘的可焊性。可焊性降低最终引起上锡不良。
