全视觉贴片机

日期:2012-12-16 11:39 点击:627

价格:未填
品牌:三星
型号:全视觉贴片机
规格:全视觉贴片机
发货:3天内

全视觉贴片机

6套飞行对中图像系统
最佳速度14，900CPH（IPC9850）
元件识别范围0603～□42mmIC
紧凑的结构设计，占地面积2.6m2
最大可贴PCB尺寸L510×W460mm（可选）
可装8mm喂料器104个
功能强大的Windows系统操作环境

高速

高速飞行对中图像系统
这种独特的SHSV系统，6个贴装头，每个贴装头上装有专用图像系统,这种飞行校准使CP45无需移动到固定位置就可以识别元件，从而有效地利用机器的移动使整个贴装速度提高到0.178秒/CHIP。

高速贴装CSP
当贴装CSP或QFP时,飞行图像系统的速度表现更明显，不仅一次可以拾取6个元件,而且能够在臂移动时识别，使其贴装到最精确的位置。

高灵活性&可靠性

单机解决方案

CP45是一种高速、灵活的SMD贴装系统,能高速地处理多种元件。这种单机解决方案已被许多客户采纳,并逐步替代传统贴片机+多功能机的解决方案。

广泛的元件识别范围

固定图像系统与飞行图像系统结合使用,使元件贴装范围为0603～□42mmIC,包括0.3mm细间距QFP&0.5mm细间距CSP。

灵活的贴装头设计

所有的贴装头设计适合处理细间距元件，这一性能使贴装程序简单、高效，从而提高了工作效率及灵活性。

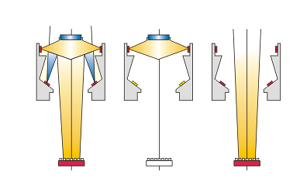

数字照明系统

照明系统根据元件形状预先调整,采用程序控制16种亮度,不断增强亮度以最清楚地识别元件图像。

MODEL NAME(型号)	CP45F-NEO	CP45FV-NEO
贴装速度	14,900CPH(IPC9850)	14,900CPH(IPC9850)
元件识别范围	1005(0402)～□22mmIC 0603(0201) ～ □12mm(option)	1005(0402)～□32mmIC 0603(0201) ～□42mm(option)
贴装精度	±0.08mm	±0.08mm/CHIP;±0.04mm/CFP
PCB尺寸(mm)	50×30×0.3～460×400×4.2 50×100×0.38～510×460×4.2(option)
喂料器数量(8mm喂料器)	104EA	98EA
外形尺寸(L×W×H)（mm）	1,650×1,540×1,370
