引言
从有铅焊料变为无铅焊料要求SMT工艺工程师为回流 炉开发新的操作方法。虽然锡膏制造商已经开发出参考曲 线，但工程师仍要对回流炉参数做一些调整，以正确地进 行控制设定。此外，无铅焊料的液相线温度抬高了峰值温 度，并接近了元器件的耐温极限，所以精确的操作方法和 精密的工艺控制非常重要。

正常情况下，回流炉在设定曲线时有两个参数需要调 整；一个是各个温区的温度，另一个是带速。某些回流炉 制造商增加了高中低风扇速度，作为附加的参数，有的制 造商一直采用闭环静压控制，以便最有效地控制曲线。 考虑到这三个可能的调整参数，我们决定研究一下在 带速、静态风压和温区温度变化时，装上元件的100g和 230g表面贴装电路板的峰值温度、TAL和均温性会发生什么样的变化。

试验部分

基准方法
我们在试验中使用一 台BTU Pyramax 98N 回流 炉，其配备边缘导轨、细 目网带和闭环静压控制。 带速定为28 IPM、静态风 压为1.0 IWC时生成无铅升 温到峰值曲线的方法作为 基准方法，参见表1。

变量和测量
我们的方案是单独改变每个参数（高和低），然后记录其对每块电路板的TAL、峰值温度和均匀性的影响。然后我们使用高低设置的所有变量进行另一轮测试，以考察综合效果。

我们为每个变量确定了高低范围，如表2所示；使用的 是Slim KIC II温度曲线系统进行数据采集。

结果和讨论

电路板重量

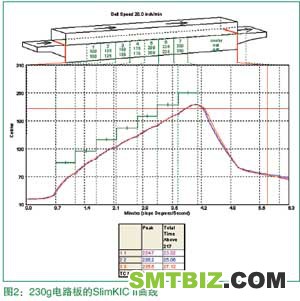

我们在28IPM、1.0 IWC和250℃第7温区加热到 250℃的基准工作参数下，在Pyramax 98N回流炉中对 100g和230g电路板进行焊接。图1是100g电路板的曲线结 果，图2是230g电路板的曲线结果。表3列出了电路板的峰 值温度和TAL数据。由于重量和电路板设计因素，这两块电路板的峰值温度相差5℃，TAL相差8秒。

带速

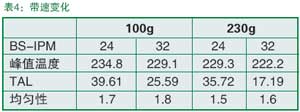

我们在基准设置的静态风压和温度设定上，把带速改 成24 IPM和32 IPM。表4记录了每块电路板的峰值温度、 TAL和均匀性数据。带速提高时，峰值温度和TAL会下降，达到峰值温度时的温度均匀性会略微下降。

温区

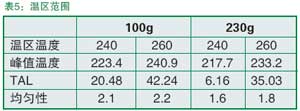

我们把回流炉复位到基准参数，把温区6和温区7的温 度分别提高和降低10℃。表5是得到的数据。峰值温度和TAL会随着温区温度的提高而升高，而均匀性则下降。

静态风压

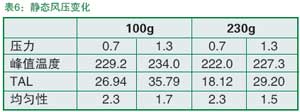

我们把回流炉复位到基准参数，然后把压力从0 . 7 IWC变成1.3 IWC。(表6) 静态风压提高会使峰值温度提高大 约5℃，使TAL延长大约10秒。在静态风压较高时，峰值温度下的板子的温度均匀性明显好很多。

高低温参数组合试验

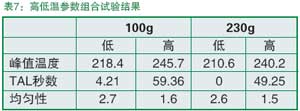

然后我们使用所有高温参数组合（低带速、高温温度 设定和高静态风压）和低温参数组合（高带速、低温温度设定和低静态风压），结果如表7所示。

在峰值温度相差30℃、TAL相差接近50秒时，所有曲 线特点都出现明显变化。均匀性在高回流炉参数时明显要 好得多。重量大电路板，在所有设置设为低时，峰值温度没有达到液相线温度。

总结
当前的高性能回流炉有三个需要调整参数，允许工程 师开发生成回流焊曲线的方法，因为在电路板重量或设计 明显不同时，适用于一种电路板的方法不一定会适用于另 一种电路板。

在对三个回流炉参数进行调整时，温度设定对峰值温 度和TAL的影响最大。改变带速也影响着峰值温度和TAL， 但程度较低；而静态风压不仅影响着峰值温度和TAL，而且 对峰值温度的板上温度均匀性影响最大。

建议
由于无铅焊接的出现及更严格的工艺要求，在开发方 法时必需对全部三个参数(温区设定、带速和静态风压)进行调整，才能得到优良的温度曲线。
