一、概述
通道管理设备作为门禁系统的一种，可以有效地控制出入人员，在电子行业，把ESD静电检测手段加入通道管理设备，也就是通常所说的ESD静电检测门禁，已经成为品质保障的一项重要手段。
二、需求说明
计划在主要生产车间配备ESD静电检测门禁系统，目前公司已经配备感应卡考勤系统，员工人手一张ID薄卡，公司已经安装有用友ERP系统U8，后台数据库采用Microsoft SQL Server。
经实地察看，有关部门初步设想安装地点如下表：
安装地点 使用人数 备注
1 SMT车间 将达到300人 一楼
2 插线和组装车间 将达到400-500人 二楼
经与使用部门沟通，汇总需求要点如下：
1、 系统要求稳定可靠，常用部件应耐用、长寿命。
2、 ESD通道采用三辊闸作为通道控制设备，可设定单向通过。
3、 车间进出通道分开，进入者需刷卡验证身份，再进行ESD检测，通过者方可进入车间。进入通道一般设置为单向进入，也可根据需要由公司自行设定为双向刷卡通行。外出通道一般设置成刷卡单向外出，也可根据需要由公司自行设置成直接免刷卡单向外出。
4、 ESD通道管理软件，详细记录刷卡进出、ESD检测情况，对所有记录可分类查询或统计。
5、 ESD通道管理软件的人员、卡片等资料可从企业ERP中导入，免除二次输入的工作量。

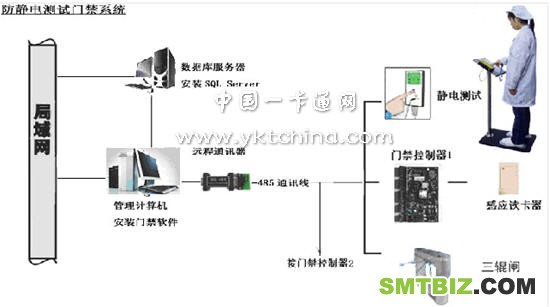

图1、ESD静电测试门禁通道管理系统框图
TeKard静电检测门禁系统主要由静电测试仪、三辊闸、中心控制器、感应卡读卡器、电源、远程通讯器、以及管理计算机、服务器等组成。
1、 静电测试仪：是ESD门禁的核心部件，通过测试人体的电阻间接地反映人体的静电指标，从而确保被测试人佩戴鞋具、腕带等合格，同时向后续部件输出信号，用以驱动通道机构。
根据中心控制器的分组信号，可以对刷卡人进行手脚均测、只测手、只测脚、不需ESD检测等4种情况的操作。
2、 三辊闸：三辊闸进入方向配置ESD检测仪和感应读卡器，刷卡和静电检测合格后可以通行一人。外出方向也配置感应读卡器以供公司自行设定成双向通道。出口闸机配置外出感应读卡器，可设置为刷卡外出，也可设置为自由外出。
3、 中心控制器：保存员工资料，根据刷卡信号判定该员工是否允许通过，属于哪种测试类型，并发送给静电测试仪，再根据静电测试仪的输出信号，驱动三辊闸机构。
4、 感应卡读卡器：接收刷卡信号，传送至中心控制器进行判别。
5、 电源：提供全部机构的供电。
6、 远程通讯器：提供中心控制器与计算机的通讯，完成设置和数据采集。
7、 管理计算机：安装ESD门禁管理软件。
8、 服务器：安装ESD门禁数据库，可以采用公司现有的Microsoft SQL Server数据库管理系统。
3.2 ESD门禁使用流程
经测试ESD门禁平均通过一人需要5-6秒。
1. 测试人员做好静电测试的准备（主要指穿防静电鞋），双脚立于测试仪金属垫板上。
2. 测试人员将个人识别卡贴近感应读卡器，感应成功读卡器会发出“嘀”声，此时中心控制器已成功完成身份识别。
3. 听到读头“嘀”声后，5秒钟内右手食指触摸或按下（依不同型号）测试按钮，进行静电测试。
4. 测试仪显示灯全绿并且蜂鸣器不再响时，测试人可前行通过三辊闸，超过设定时间（一般5秒），三辊闸会再次锁死。
5. 外出通道刷卡后直接通过，也可设置成免刷卡直接外出。
3.3通道配置
根据现场实地测量的数据，我们绘制如下示意图，图示中，车间建筑、主要通道均是按实际尺寸和比例绘制的，其中的三辊闸图示也按实际尺寸和比例画注。
3.3.1 一楼SMT车间

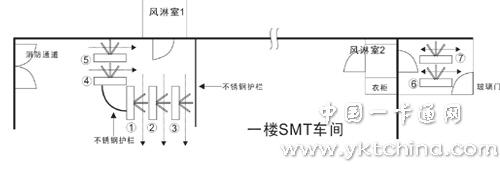

图1、SMT车间示意图（出口采用桥式三辊闸）
如图1，风淋室1所在位置，在车间内侧方向配置5道三辊闸，一般情况下，其中三辊闸1、2、3共三道为进入（箭头方向向下），三辊闸4、5共两道为外出（箭头方向向右），周边辅以不锈钢护栏限制通行。
风淋室2位置由于空间所限，三辊闸6、7只能安装在车间外侧，并且设置成双向通行（如图的箭头是双向的）。需要说明的一点是：进出方向不是绝对的。三辊闸是进入单向、外出单向还是双向通行均可由用户进行设定。

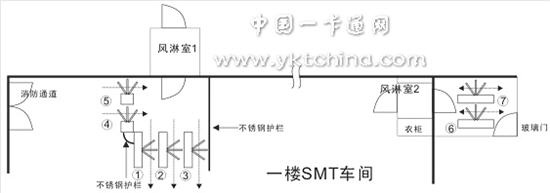

图2、SMT车间示意图（出口采用立式三辊闸）
出于空间的考虑，我们可以在作用次要一点的出口配置立式三辊闸，如图2所示的三辊闸4、5，这样可以更少地占用工作场地，立式三辊闸与桥式三辊闸功能和使用方法一致，只是前者体积小，而后者通道的限制性更强一点。
3.3.2二楼插线和组装车间

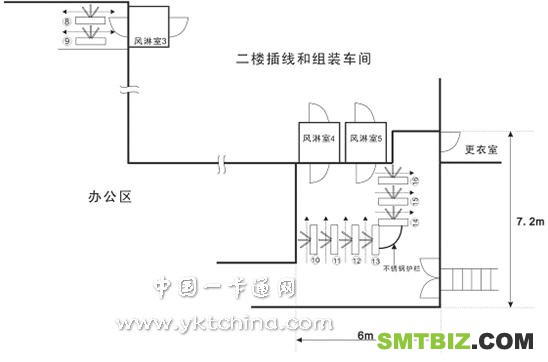

图3、插线和组装车间示意图（出口采用桥式三辊闸）
如图3，风淋室3位置由于空间所限，三辊闸8、9只能安装在车间外侧、办公区域内，并且设置成双向通行（如图的箭头是双向的）。

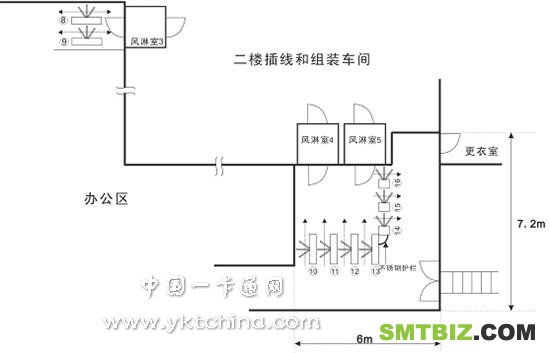

4、插线和组装车间示意图（出口采用立式三辊闸）
同样，出口也可以采用立式三辊闸，如图4所示的14、15、16，其占用空间更小。
3.4资料的导入与导出
3.4.1人员卡号资料的导入
由于公司已经安装了人事系统、考勤系统等，员工均人手一张感应卡，这些系统中已经录有人员资料、卡号等信息，为了避免在ESD门禁系统中二次输入这些资料，我们可以从人事系统中导出文本文件，该文件应包含ESD门禁必需的信息，如工号、姓名、部门、卡号等，然后通过ESD门禁软件的导入功能完成资料的初始化和更新。导入模块必须保证在ESD门禁软件中所作的门禁设置等，经过导入操作后仍能保留下来，这部分工作将由我公司定制完成。
这种导入再导出的过程与考勤资料的获得相仿，因此可以较平滑地融入公司的管理流程中去。
3.4.2进出资料的导出
员工进出通道的流水记录，也可以为公司管理提供必要信息，有的公司就直接将通道的进出记录作为员工的考勤。本方案所设计系统也具有此功能，根据客户需求，我们可为ESD门禁管理软件增加模块，使得进出记录直接进入目标数据库，或者导出文件以供其它系统使用。
四、主要部件简介
4.1三辊闸
整个产品外形采用不锈钢板冲压成型， 防锈、坚固。
4.1.1产品特点
1. 具有故障自检及报警提示功能，方便用户的维护及使用。
2. 具有多种工作模式可供选择，既可双向读卡限流，也可一边读卡、另一方向禁行，或一边读卡、另一方向自由通行。
3. 具有断电落杆，通电手动上杆功能，以便在紧急情况下快速控制落杆，组织人员疏散。
4. 具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。
5. 具有自动复位功能。当读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员进行设定。
4.1.2设备物理参数
◇ 结构：框架结构，标准不锈钢外壳
◇ 外形尺寸：桥式 - 长1200×宽280×高1000mm
立式 - 长420×宽360×高1000mm
◇ 重量：桥式60Kg，立式45Kg
◇ 闸杆长：500mm
最大通道宽：600mm
◇ 工作环境温度：－15℃ ～ 60℃
◇ 相对湿度：小于95%，不凝露
◇ 工作环境：室内、室外(建议架雨篷)
4.1.3其它技术参数
1. 闸杆转向：单向、双向（可选）
2. 通行速度：20人/分钟（刷卡）
3. 电源电压：AC220V±10V ，50Hz
4. 驱动电流＞10mA
5. 输入接口： +12V电平信号或脉宽＞100ms的DC12V 脉冲信号
4.2静电测试仪
静电测试仪TK-07E可综合测试手腕带和双脚（脚环、导电鞋、防静电鞋）的穿戴情况，是ESD检测门禁的关键部件。
4.2.1性能参数
数字化设计，数据准确，接口丰富
测试开关采用触摸式设计，使用方便、寿命长
测试项目可由中心控制器程控选择
静电测试结果具有多种输出方式：LED显示、声响提示、程控数字化输出提供中心控制器操控依据
测试仪采用100V微电流测试，测试稳定准确
脚腕具有扩展量程：750KΩ - 1GΩ
六、售后服务
1.保修服务：系统安装调试完成后我公司提供1年的质保期。质保期内免费提供设备正常使用情况下的维修、损坏零部件更换及保养服务。质保期以外由我公司提供终生服务，由双方另行签订维护保养合同。我公司将针对本项目备齐足够的备品备件，以利及时的服务。
2.电话服务：公司将向用户方面提供全工作日的电话技术响应，帮助用户解决所遇到的产品及系统方面的任何问题。
3.现场服务：不能通过电话解决的问题，我公司将在24小时内派工程师到场排除故障。当用户需维修或更换毁坏产品时，公司将根据产品损坏原因具体而定，如因公司产品质量问题保修期内无偿更换或维修，由于人为原因造成系统或设备损坏，更换和维修费用双方协商解决。
4.维修/检修：系统超出保修期后，公司与用户续签维修等方面的协议，所有软硬件产品可继续得到合理收费下的服务保障。
5.免费培训：公司免费为客户培训系统管理人员和操作人员。工程移交时，使操作人员能够熟练掌握系统使用和基本故障排除方法；每次现场服务时，有针对性地进行不定时间的再培训。
6.其他承诺：公司升级版本和更新的换代产品，优惠提供；用户其他需求，公司可协商解决。
