一 锡膏介绍

1. 锡膏的成份类型

1.1 锡膏由锡粉及助焊剂组成

      1.1.1 根据助焊剂的成份分为松香型锡膏免洗型锡膏水溶性型锡膏

      1.1.2 根据回焊温度分高温锡膏常温锡膏低温锡膏

      1.1.3 根据金属成份分含银锡膏Sn62/Pb36/Ag2非含银锡膏Sn63/ Pb37含铋锡膏Bi14/Sn43/Pb43

2. 锡膏中助焊剂作用

      2.1 除去金属表面氧化物

      2.2 覆盖加热中金属面防止再度氧化

      2.3 加强焊接流动性

3. 锡膏要具备的条件

3.1 保质期间中粘度的经时变化要很少在常温下锡粉和焊剂不会分离 常要保持均质

      3.2 要有良好涂抹性要好印刷丝印版的透出性要好不会溢粘在印板开口部周围给涂拌后在常温下要保持长时间有一定的粘着性就是说置放IC零件时要有良好的位置安定性

3.3 给加热后对IC零件和回路导体要有良好焊接性并要有良好的凝集性不产生过于滑

散现象

      3.4 焊剂的耐蚀性空气绝缘性要有良好的标准规格并无毒性

      3.5 焊剂的残渣要有良好的溶解性及洗净性

      3.6 锡粉和焊剂不分离

4.  锡膏检验项目要求

4.1 锡粉颗粒大小及均匀度

      4.2 锡膏的粘度和稠性

      4.3 印刷渗透性

      4.4 气味及毒性

      4.5 裸露在空气中时间与焊接性

      4.6 焊接性及焊点亮度

      4.7 铜镜测验

      4.8 锡珠现象

      4.9 表面绝缘值及助焊剂残留物

5. 锡膏保存使用及环境要求

锡膏是一种比较敏感性的焊接材料污染氧化吸潮都会使其产生不同程度变质

5.1 锡膏存放

5.1.1  要求温度5~10相对温度低于50%

5.1.2  保存期为6个月采用先进先用原则

5.2  使用及环境要求

      5.2.1 从冰箱里取出的锡膏至少解冻3~4小时方可使用

      5.2.2 使用前对罐风锡膏顺同一方向分搅拌机器搅拌为4~5分钟

5.2.3 已开盖的锡膏原则上尽快用完工作结速将钢模用过锡膏装入空罐子内下次优

先使用

 5.2.4 防止助焊剂挥发印锡膏工位空气流动要小

     5.2.5 当天气湿度大时要特别注意出炉的品质



 备注水溶性锡膏对环境要求特别严格湿度必须低于70%



二锡膏使用管理规定

1 目的为了使锡膏的储存解冻使用得到有效的管制保证锡膏的焊接质量拟定本规定

2 锡膏存放

2.1 根据生产需要控制锡膏使用周期库存量一般控制在90天以内

2.2 锡膏入库保存要按不同种类批号不同厂家分开放置

2.3 锡膏的储存条件温度5~10相对湿度低于65%不能把锡膏放到冷冻室急冻室特殊锡膏依厂家资料而定

2.4 锡膏使用遵循先进先出的原则,并作记录

2.5 每周检测储存的温度及湿度并作记录

3.  使用规定

3.1 锡膏从冰箱拿出贴上控制使用标签并填上解冻开始时间和签名锡膏需完全解冻方可开盖使用解冻时间规定6至12小时

3.2 锡膏使用前应先在罐内进行充分搅拌搅拌方式有两种

3.2.1 机器搅拌的时间一般在3~4分钟

3.2.2 人工搅拌锡膏时要求按同一方向搅拌以免锡膏内混有气泡搅拌时间在2~3分钟

3.3 从瓶内取锡膏时应注意尽量少量添加到钢模添加完后一定要旋好盖子防止锡膏暴露在空气中开盖后的锡膏使用的有效期在24小时内

3.4 已开盖的焊锡膏原则上应尽快用完如果不能做到这一点可在工作日结束将钢模上剩余的锡膏装进一空罐子内留待下次使用但使用过的锡膏不能与未使用的锡膏混装在同一瓶内因为新鲜的锡膏可能会受到使用过的锡膏所污染而发生变质

3.5 新开盖锡膏必须检查锡膏的解冻时间是否在6至24小时内并在使用标签上填上开盖时间及使用有效时间

3.6 使用已开盖的锡膏前必须先了解开盖时间确认是否在使用的有效期内

3.7 当天没有用完的锡膏如果第二天不再生产的情况下将其放回冰箱保存并在标签上注明

时间

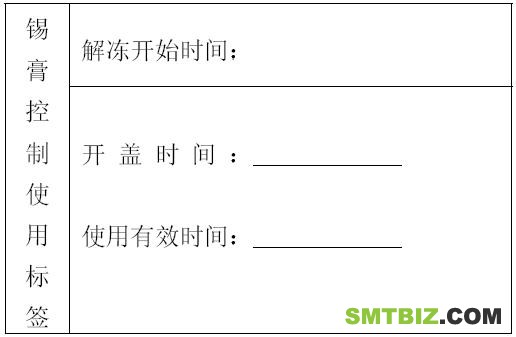

附标签
