品牌:震讯
型号:ZX-X3
规格:L750×W890×H940mm
发货:3天内
销售热线：186 6538 6516王生
ZX-X3技术参数
|
第一温区
|
|
第二温区
|
|
第三温区
|
|

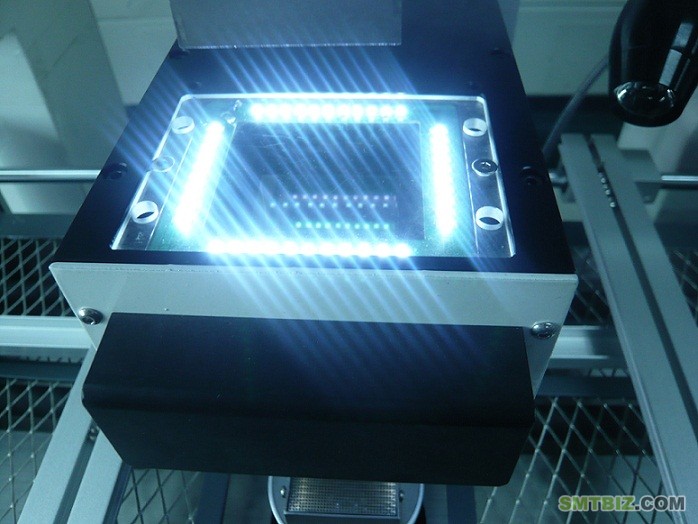

光学对位系统
|
|
X,Y轴微调
|
|

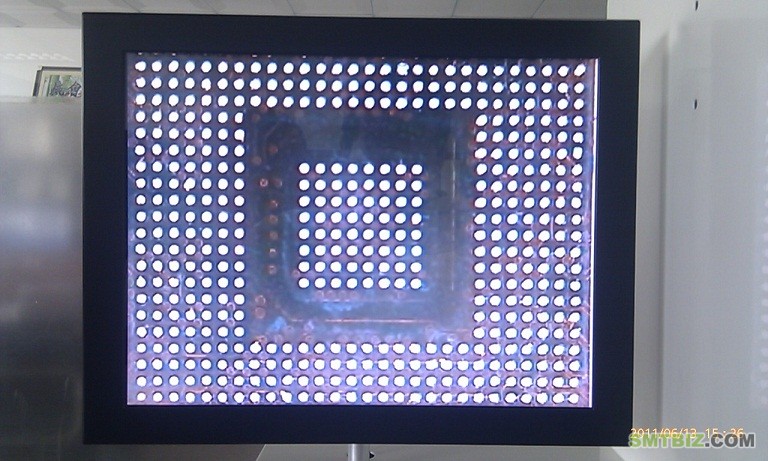

显示器
|
特点：
1. 高清光学对位一体机设计，采用焊接脚放大对位贴装、焊接；光学放大可达到22倍；

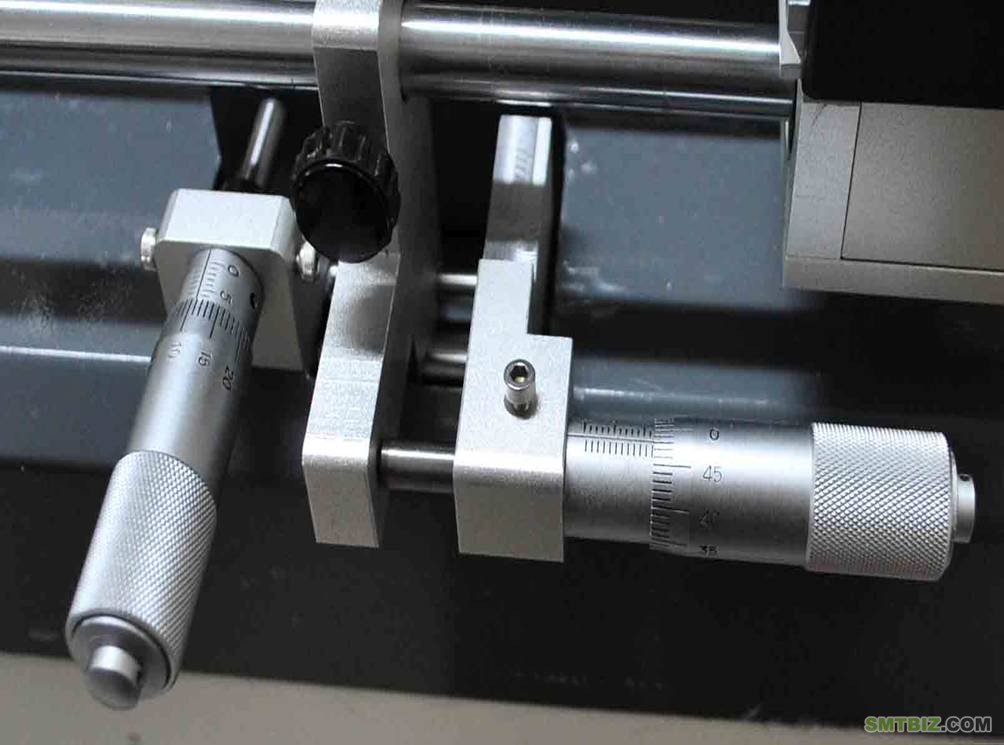

2. 对位微调采用高精度千分尺，微调精度达到0.01mm；

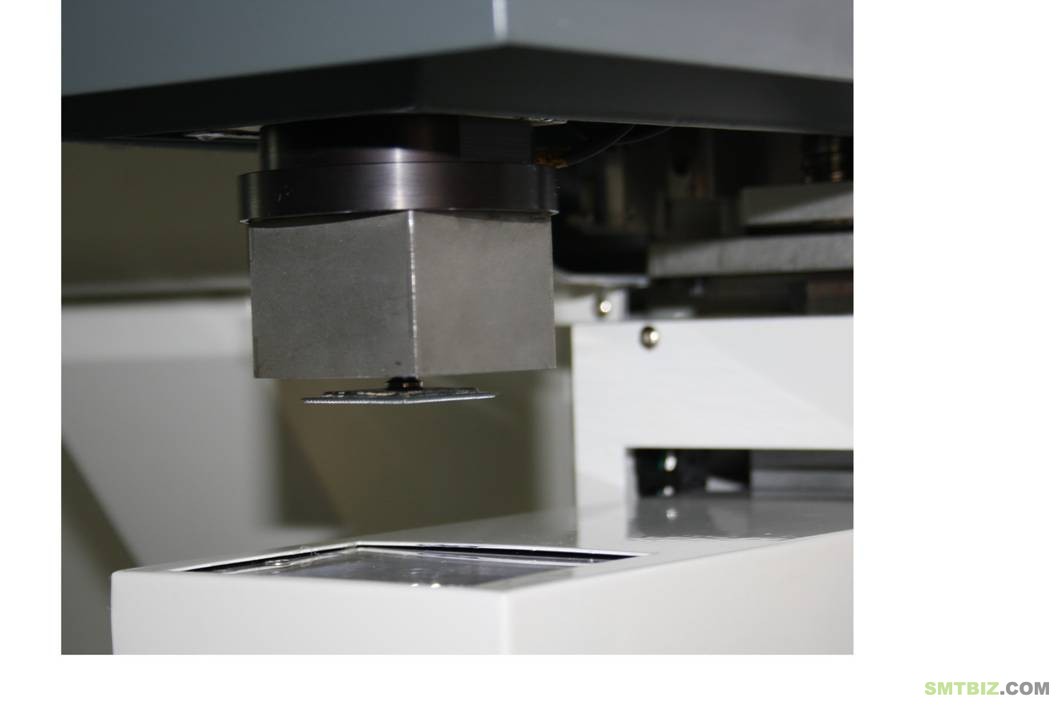

3. 上部加热风头与贴装吸嘴一体式设计，手动对位、贴装、焊接、拆卸；
4. 上部热风，下部热风加IR，共三个独立加热温区控制；
5. 上、下热风加热器以8段升(降)温+8段恒温控制，可储存10组温度曲线；下部IR预热区与上、下热风同时加热；
6. 三个加热区采用独立的PID算法控制加热过程，升温更均匀，温度更准确；

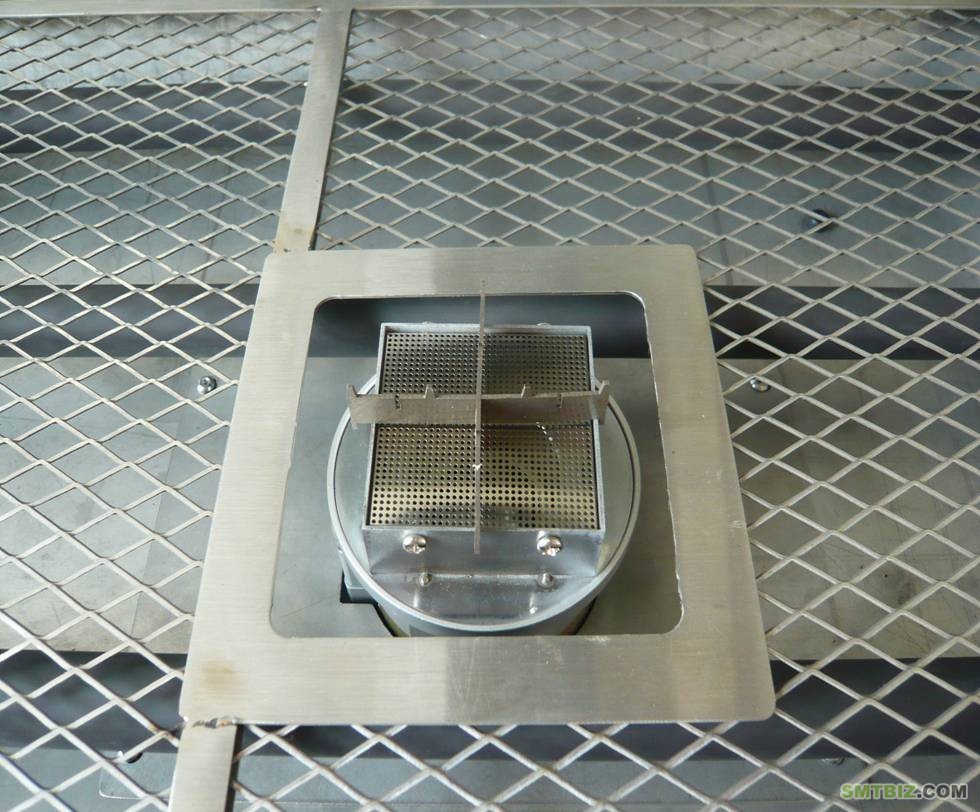

7. 下部热风加热区配有组合型支撑架，可微调支撑BGA下部PCB板，防止PCB板局部下沉；

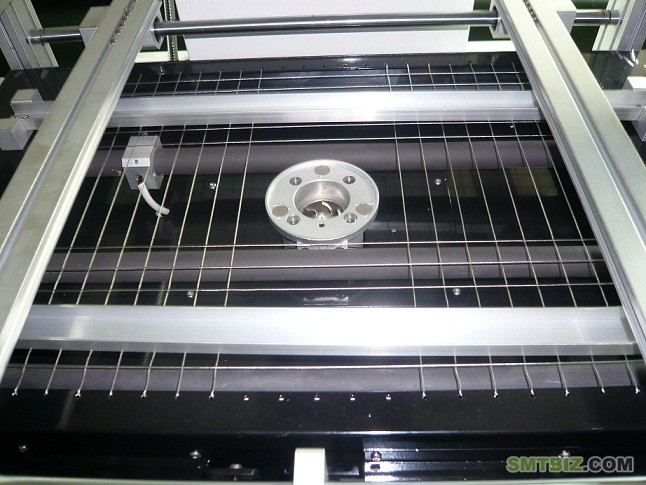

8. 下部IR预热区采用大型多点可调支撑柱，防止PCB板大面积下沉；
9. 在拆卸、焊接完毕后采用恒流风扇对PCB板进行冷却，保证焊接效果；
10. 上、下热风加热器风嘴可360度任意旋转，易于更换；
11. 配有多种尺寸热风喷嘴；
12. 内置真空泵，无需气源。
SPECIFICATION 技术规格
| PCB尺寸 |
PCB Size |
≤L565×W510mm |
|
PCB厚度 |
PCB Thickness |
0.1~5mm |
|
温度控制 |
Temperature Control |
K型热电偶（K Sensor） 闭环控制（Closed loop） |
|
微调精度 |
Fine-tuning accuracy |
0.01mm |
|
PCB定位方式 |
PCB Positioning |
外型（Outer） |
|
底部预热 |
Sub (Bottom) heater |
暗红外（Infrared）2400W |
|
喷嘴加热 |
Main (Top) heater |
热风（Hot air） 800W+800W |
|
使用电源 |
Power used |
单相（Single phase）220V,50/60Hz,4.2KVA |
|
机器尺寸 |
Machine dimension |
L750×W890×H940mm |
|
机器重量 |
Weight of machine |
约（Approx.）95kgs |
