品牌:ZX
型号:ZX-380
规格:L800×W830×H950mm
发货:3天内
|

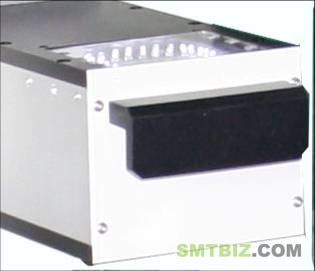

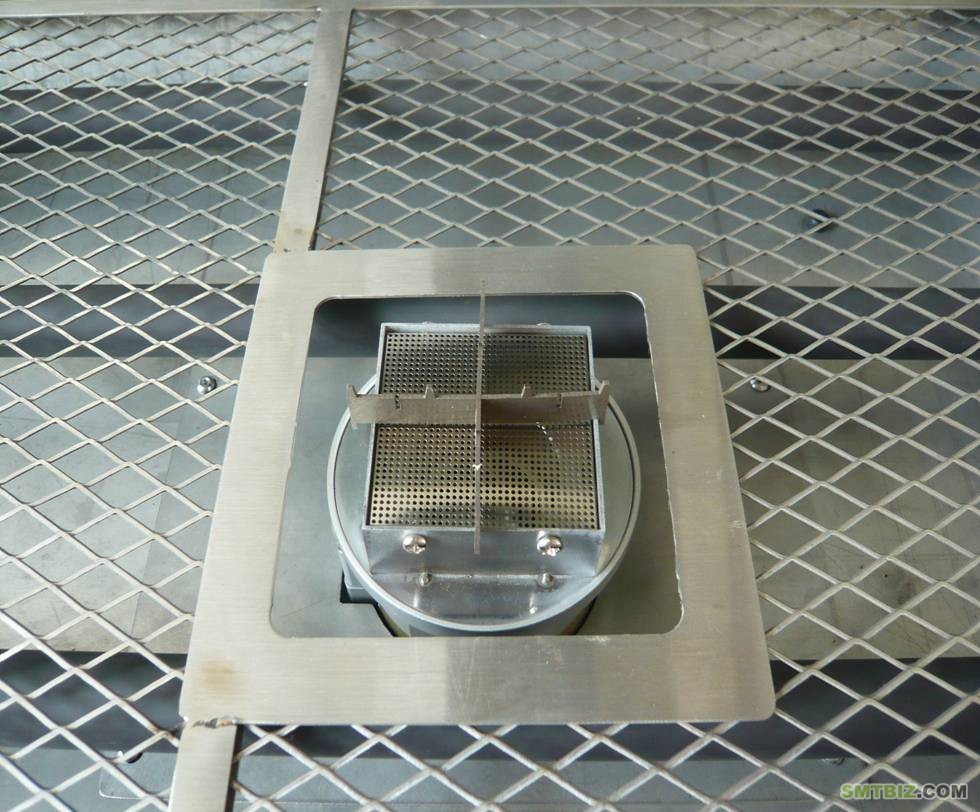

第二温区
|
|

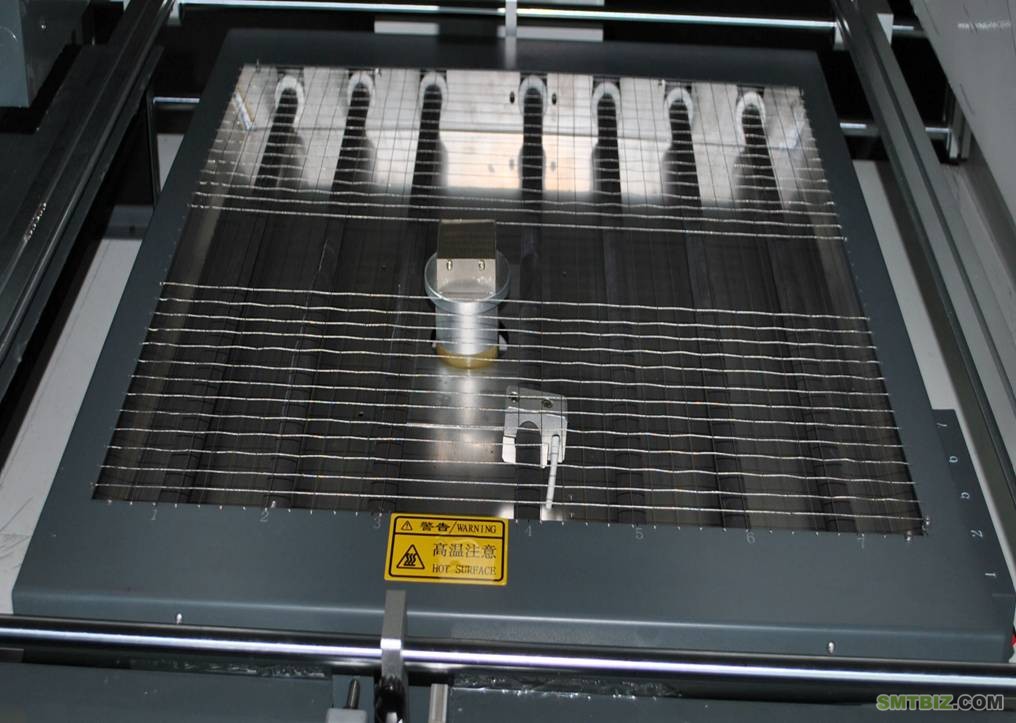

第三温区
|
|

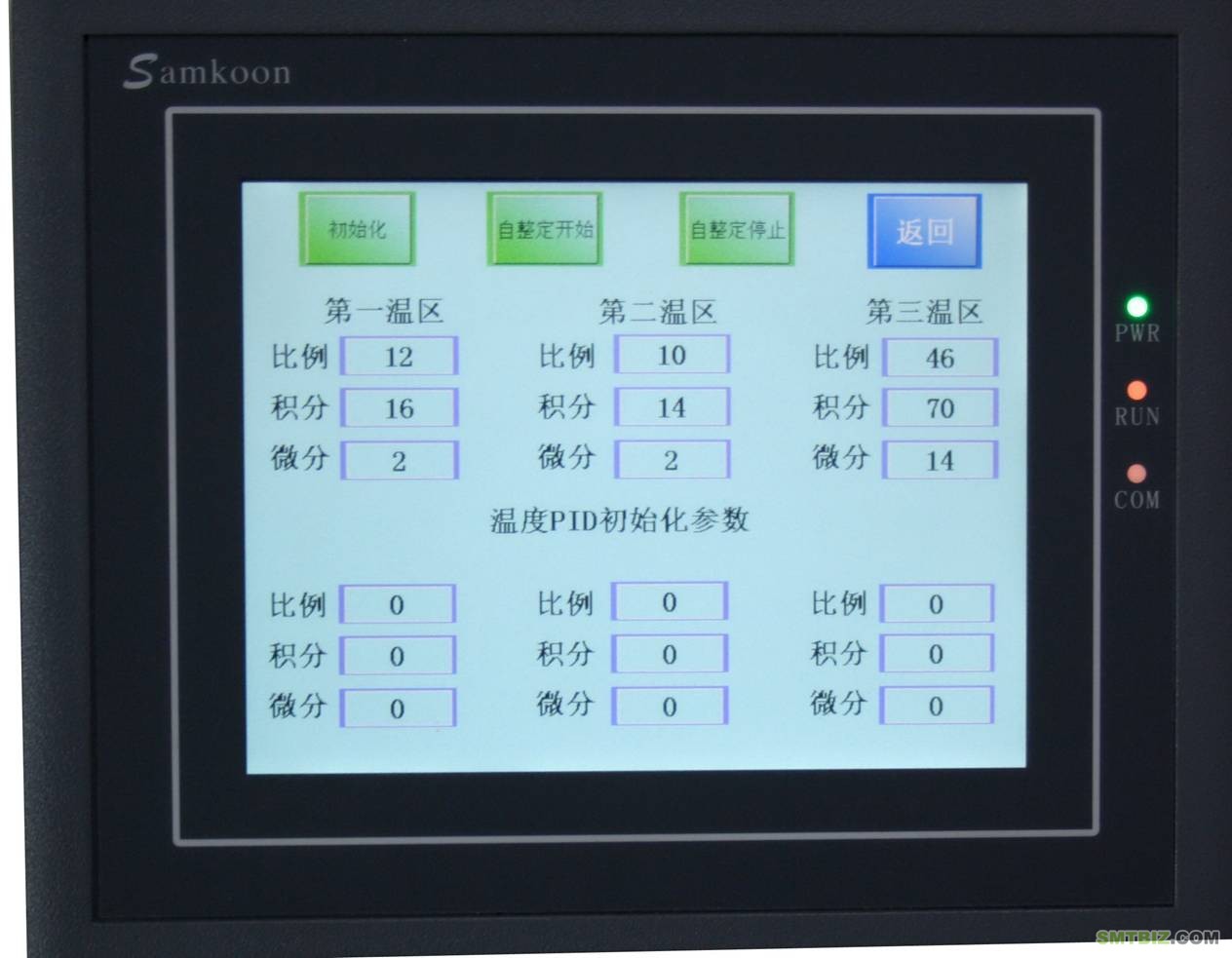

触摸屏
|
|

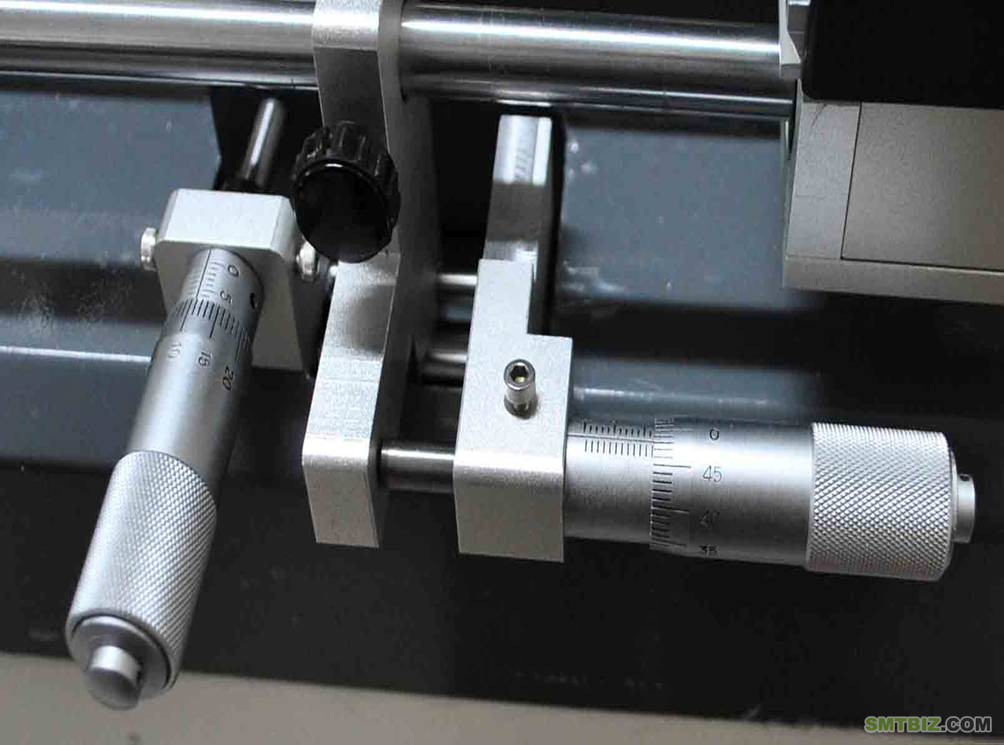

X,Y轴微调
|
|

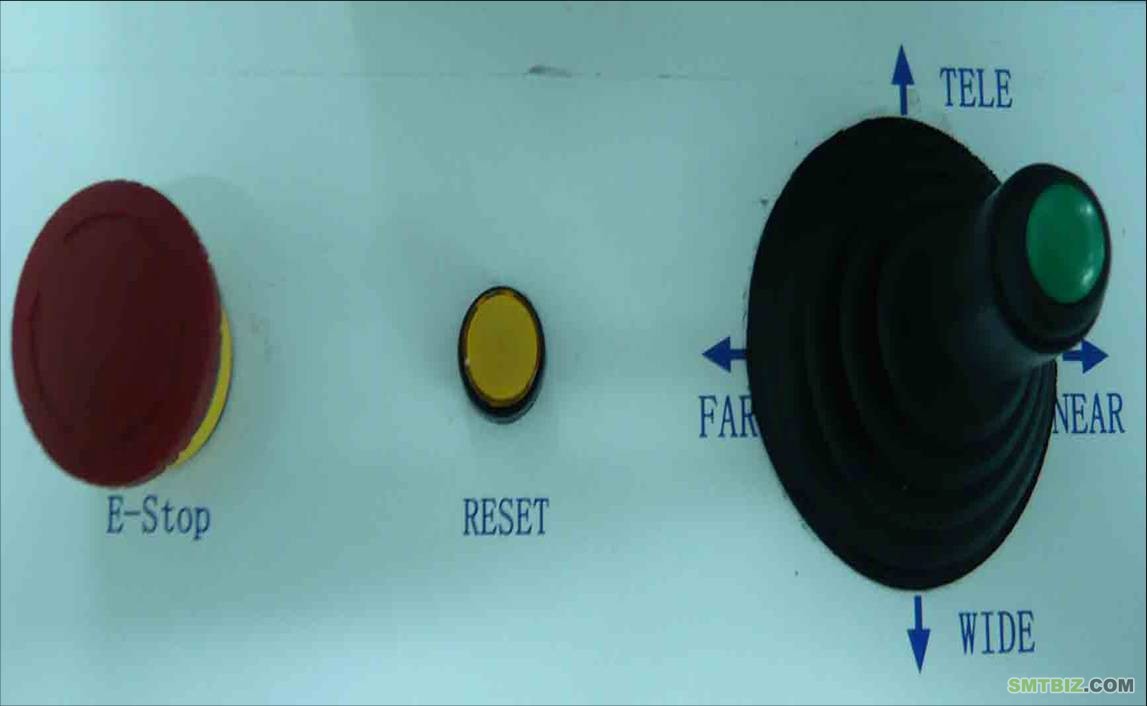

多功能摇杆
|
|

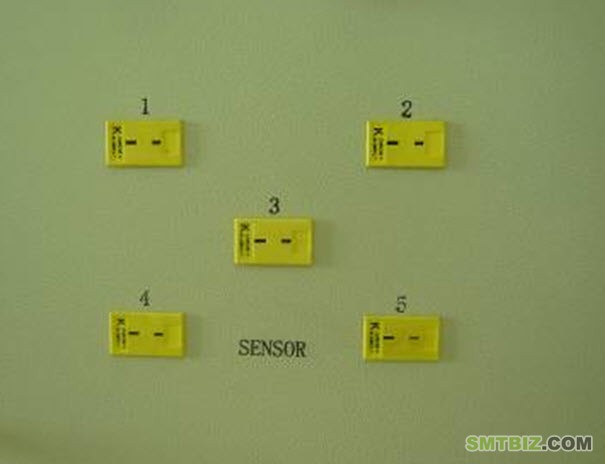

测温接口
|
|

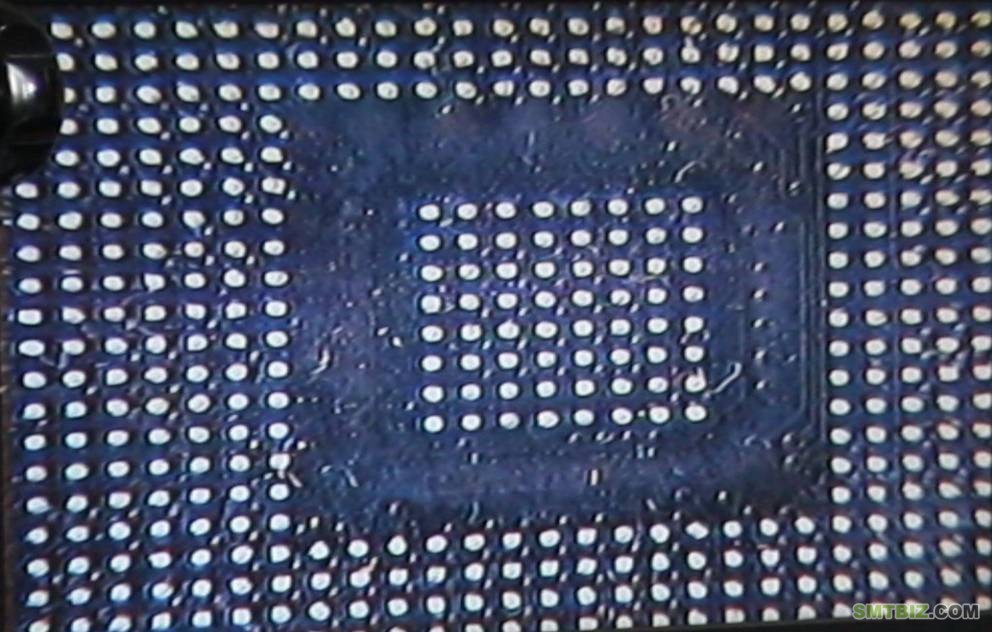

高清监视器
|
|
光学对位系统
|
特点：
1. 嵌入式Windows系统、5寸 人机界面控制，4轴PLC+8路温控系统，精确控制每个加热过程。
2. 高清彩色光学对位系统，手动对焦，22倍光学变焦; 可左右、前后移动,防止观察 死角，扩大对位观察范围；

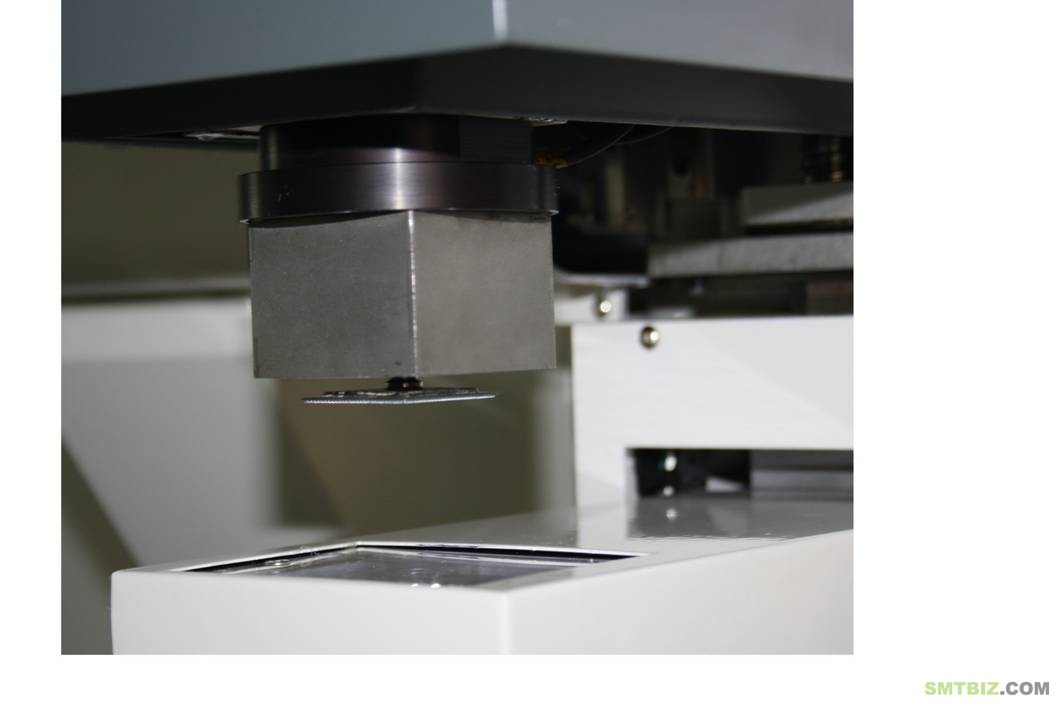

3. 吸嘴自动吸料、贴装、焊接、拆卸（拆卸后自动吸起BGA元件）；
4. 焊接、拆卸、动作流程以固定模块控制，在自动控制运行完毕后可手动调节上部加热器度，操作更人性化；
5. 一、二温区加热器采用热风控制，三温区预热采用IR红外控制（不可见光，暗红外）对PCB整体进行预热；
6. 三个独立加热温区控制，每个温区以9段升(降)温+9段恒温控制，可储存40组温度曲线参数；
7. 下部热风加热区配有组合型支撑架，可微调支撑BGA下部PCB板，防止PCB板局部下沉；
8. 配有多种尺寸热风喷嘴，热风嘴可360度任意旋转，易于更换；
9. 可同时显示8条曲线或选择性显示温度曲线图， 3条各温区实际曲线，5条外接测试温度曲线；
10. 内置真空泵，无需气源。
SPECIFICATION 技术规格
| PCB尺寸 |
PCB Size |
≤L640× W500mm |
|
PCB厚度 |
PCB Thickness |
0.1~5mm |
|
微调精度 |
Fine-tuning accuracy |
0.01 |
|
角度微调 |
Angle fine-tuning |
360° |
|
温度控制 |
Temperature Control |
K型热电偶（K Sensor） 闭环控制（Closed loop） |
|
PCB定位方式 |
PCB Positioning |
外型（Outer） |
|
底部预热 |
Sub (Bottom) heater |
暗红外（Infrared） 3000W |
|
喷嘴加热 |
Main (Top) heater |
热风（Hot air） 800W+800W |
|
使用电源 |
Power used |
单相（Single phase）220V,50/60Hz,4.6KVA |
|
机器尺寸 |
Machine dimension |
L800×W830×H950mm |
|
机器重量 |
Weight of machine |
约（Approx.）115kgs |
