X光检测设备
日期:2011-07-30 16:44 点击:785
价格:1000.00/1
品牌:日联科技
型号:AX8200。AX8300
规格:100KV 5UM//130KV/1uM
起订:11
发货:20天内
| 品牌 |
unicomp |
种类 |
X光机 |
| 型号 |
AX8200 |
用途 |
BGA，CSP |
| 电动机功率 |
0.5（kw） |
外形尺寸 |
1750*1600*1200（mm） |
| 重量 |
800KG（t） |
|
|
 X-Ray检测设备 |
您的位置：网站首页-产品中心-X-Ray检测设备 |
| |
    |
新AX8200检测设备  |
| 产品描述 : |
AX8200是日联在2010年年末应广大客户的需求推出的大容量高分辨率高放大倍率的全新X-RAY检测系统。绝佳的检测效果适用于大型线路板上面的BGA、CSP、倒装芯片检测、半导体、封装元器件、电子连接器模组检测、陶瓷制品、航空组件、光伏行业、电池行业等特殊行业的检测。对于大型线路板和大型面板（可放相同的模块）可以进行数控编程而且自动检测精度和重复精度高。
主要功能：
| 功能 |
优势 |
| 100KV 5微米X-RAY闭管 |
可以检测低于2.5微米的缺陷方便维护使用寿命长 |
| 可以编程检测 |
简单操作，减少操作人员的培训工作适合大批量检测检测的重复精度高 |
| 正负70度旋转倾斜 |
允许独特视角检测样品 |
| 高性能的载物台控制 |
载物台速度可根据客户需要在5m/s的速度内进行任意设定用户可以通过编程来控制载物台速度和精确定位鼠标拖动可控制载物台 |
标准配置：
Ø 可4/2切换图像增强器和200万像素相机
Ø 100KV-5微米的X射线源
Ø X射线源和增强器可以沿Z轴方向运动
Ø 计算机设置电压和电流
Ø 计算机可以控制全轴运动
Ø 使用日联自主研发的DXI图像处理系统
Ø 22寸超大型液晶显示屏
Ø 超便捷的目标点定位系统 |
安全的检测设备

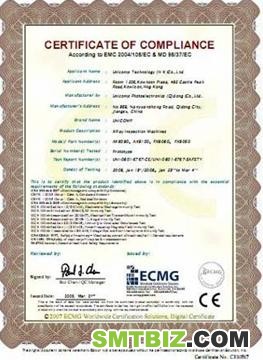

日联作为一个有着高度社会责任感的X-Ray设备生产商，首要考虑的就是设备的安全性能。日联生产的各系列的X-Ray产品都使用较厚的铅板、铅玻璃以及含铅橡胶，使得产品的X射线量几乎等同于自然界中的辐射量，也完全符合FDA认证标准。

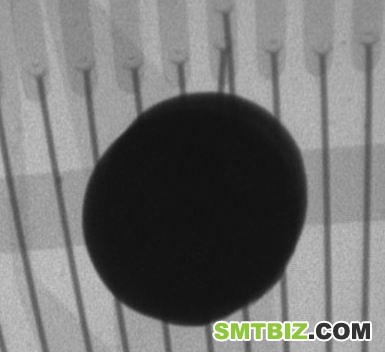

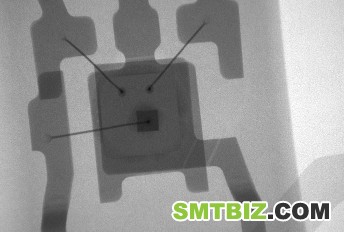

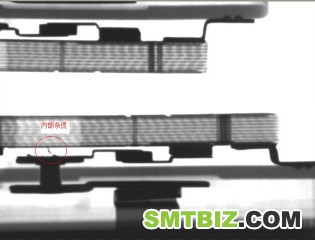

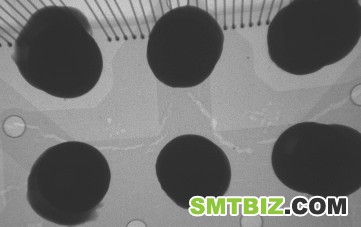

检测图像




产品参数
|
型号
|
AX8200
|
|
|
整机状态
|
尺寸：1080mm(W)×1180mm(D)×1730mm(H)
|
|
|
重量：850KG
|
|
|
电源：220VC/50Hz
|
|
|
湿度：30-70RH
|
|
|
温度：0?C-40?C
|
|
|
几何放大倍率：420×
|
|
|
功率：0.5KW
|
|
|
工作模式
|
离线
|
|
|
检测维度
|
2D
|
|
|
光管
|
类型：封闭型
|
|
|
最大管电压：100KV
|
|
|
管电流：0.1-0.3mA
|
|
|
最小聚焦尺寸：5μm
|
|
|
X射线发射角度：68度
|
|
|
使用寿命：5000小时
|
|
|
运动行程：150mm
|
|
|
影像探测器
|
标准配置：4″/2″ 可选配6''
|
|
|
200万像数， 帧率14 FPS
像元尺寸：4.4µm*4.4µm
|
|
|
影像灰阶度：12bit
|
|
|
分辨率：6″ 48LP/cm 4″/2″ 77/110Lp/cm
|
|
|
最大视场：100mmX100mm/50mmX50mm(4″/2″)
150mmX150mm 6″
|
|
| |
|
运动行程：300mm
|
|
|
载物台
|
载物台旋转±75?
|
|
|
载物台尺寸：420mm×510mm
载物台尺寸：500mm×500mm（电池）
|
|
|
检测区域：400mm×450mm
|
|
|
最大载重量：8KG
|
|
|
操作显示
|
显示器：SAMSUNG 22寸宽屏液晶
|
|
|
操作系统：Windows XP系统
|
|
|
软件版本：AX-DXI系统5.0版
|
|
|
控制方式
|
鼠标、键盘、无极变速摇杆三联动
|
|
|
可对全轴位置、高压信息以及图像参数记录编辑
|
|
|
安全性
|
1μSv/h/ 0.5mr/h
|
|
|
